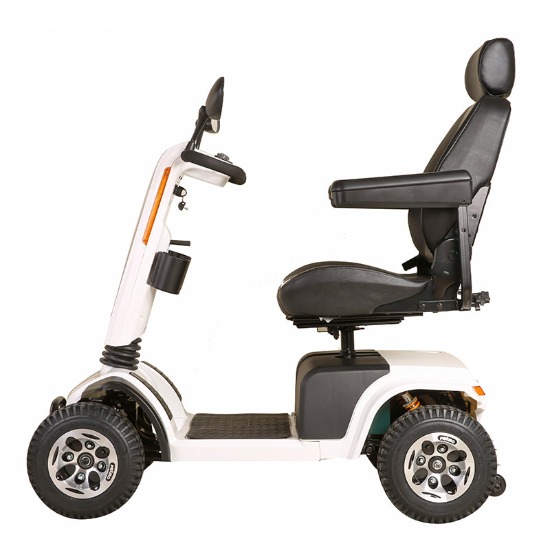

Een Heavy Duty elektrische scootmobiel kan op meer dan alleen gladde binnenvloeren worden gebruikt. Buitenpaden, opritten, hellingen, trottoirranden en oneffen oppervlakken kunnen allemaal veranderen hoe de wielen de grond raken. Hierdoor hangt de stabiliteit van meer af dan de grootte van het frame of de sterkte van de motor.
Ook de wielplaatsing speelt een belangrijke rol. De hoofdwielen ondersteunen de scooter tijdens normale bewegingen, terwijl kleinere hulpwielen extra ondersteuning kunnen bieden wanneer het lichaam buiten zijn gebruikelijke positie beweegt. Voor dit doel worden anti-tipwielen gewoonlijk naar achteren geplaatst. Tijdens normaal reizen kunnen ze van de grond blijven, maar ze kunnen in contact komen met de ondergrond als de scooter naar achteren kantelt.
Hun rol is relatief eenvoudig, maar wordt relevant wanneer een scooter te maken krijgt met veranderende bodemomstandigheden. Door te kijken naar hoe deze wielen werken, wordt ook duidelijk waarom hun positie, speling, montagemethode en onderhoud samen moeten worden overwogen.
Waar zijn anti-tipwielen voor ontworpen?
Anti Tip Wielen zijn bedoeld om een extra contactpunt te bieden wanneer een scootmobiel in een positie komt waar de hoofdwielen mogelijk niet langer voldoende ondersteuning bieden. Normaal gesproken dragen zij de scooter niet tijdens reguliere reizen. In plaats daarvan blijven ze onderdeel van de ondersteunende structuur en worden ze nuttig wanneer de achterkant van de scooter omhoog gaat of de lichaamshoek verandert.
De locatie van deze wielen is belangrijk. Ze worden meestal achter de achterwielen geplaatst, waardoor een secundair steunpunt ontstaat. Wanneer de scooter over een helling rijdt of een obstakel tegenkomt, kan het achterste gedeelte van hoek veranderen. Een goed gepositioneerd hulpwiel kan dan de grond raken en verdere achterwaartse beweging beperken.
Verschillende factoren beïnvloeden dit gedrag:
- De montagepositie is van invloed op het moment waarop het wiel de grond bereikt.
- De wielmaat heeft invloed op hoe het beweegt over kleine veranderingen in de oppervlaktehoogte.
- Frameverbinding heeft invloed op hoe stevig het wiel op zijn plaats blijft.
- De bodemvrijheid heeft invloed op de vraag of het wiel vrij blijft tijdens normale beweging.
Het doel is dus niet simpelweg om nog een wiel toe te voegen. De positie ervan moet passen bij de rest van de structuur van de scooter. Een slecht gepositioneerd steunwiel kan te vroeg of te laat aanraken of de normale beweging belemmeren.
Hierdoor is het anti-tip-ontwerp nauw verbonden met de omstandigheden waarin de scooter functioneert. Een vlakke vloer geeft een andere situatie dan een schuine oprit of een oneffen bestratingsrand.
Waarom kan een zware scootmobiel instabiel worden?
Een grotere scootmobiel heeft een substantiële combinatie van frame, accu, stoel, aandrijfcomponenten en berijdersbelasting. De verdeling van dat gewicht verandert hoe de scootmobiel reageert tijdens het rijden, stoppen, draaien of klimmen.
Op een vlakke ondergrond wordt de belasting doorgaans over de steunwielen verdeeld. De situatie verandert wanneer de scooter een helling oprijdt. De lichaamshoek verandert en de relatie tussen de lading en de wielen verandert mee.
Beweging kan ook de stabiliteit beïnvloeden. Plotseling accelereren kan de last naar achteren verschuiven, terwijl remmen de last in de tegenovergestelde richting kan bewegen. Het draaien brengt nog een verandering met zich mee, omdat de wielen niet langer hetzelfde pad volgen.
Oneffen oppervlakken voegen nog een laag toe. Het ene wiel kan iets omhoog gaan, terwijl het andere lager blijft. Een stoeprand of ondiepe verdieping kan ook het contact tussen de wielen en de grond veranderen. De carrosserie van de scooter moet dan reageren op een ondergrond die niet meer vlak is.
| Rijconditie | Mogelijk effect op de scooter |
|---|---|
| Vlak oppervlak | Relatief gelijkmatig wielcontact |
| Hellend oppervlak | Verandert de lichaamshoek en de lastverdeling |
| Plotselinge versnelling | Kan de lading naar achteren verschuiven |
| Remmen | Kan de lading naar voren verplaatsen |
| Oneffen grond | Kan verschillende wielhoogtes creëren |
| Draaien | Verandert de richting van de beweging van het wiel |
Anti-tipondersteuning wordt relevant omdat deze veranderingen niet altijd afzonderlijk plaatsvinden. Een talud kan ook een oneffen rand bevatten. Een bocht kan beginnen terwijl de scooter een oppervlakteovergang oversteekt. De stabiliteit wordt daarom beïnvloed door de gecombineerde relatie tussen beweging, belasting en grondcontact.
Hoe helpen anti-tipwielen tijdens hellingen?
Hellingen zijn een van de situaties waarin de achtersteun gemakkelijker te begrijpen wordt. Terwijl een scooter omhoog rijdt, veranderen de lichaams- en zitpositie ten opzichte van de grond. Het achterste gedeelte kan onder bepaalde omstandigheden lichter worden, vooral wanneer beweging en oppervlaktehoek samenwerken.
Een extra achterwiel biedt een ander punt waar de scooter de grond kan raken als de achterconstructie omhoog beweegt. Zodra contact plaatsvindt, kan dit verdere achterwaartse rotatie beperken.
Het effect is sterk afhankelijk van de indeling van de scooter. Het wiel moet ver genoeg achter de hoofdwielen worden geplaatst om nuttige ondersteuning te bieden, terwijl normale beweging over de grond nog steeds mogelijk is. De montagehoogte heeft ook invloed op het contact.
Het oppervlak zelf is ook belangrijk. Een gladde helling gedraagt zich anders dan een ruig buitenpad. Kleine veranderingen in de grond kunnen ertoe leiden dat het hulpwiel herhaaldelijk het oppervlak raakt en verlaat.
Om deze reden mogen anti-tipwielen niet worden gezien als vervanging voor voorzichtig gebruik op hellingen. Snelheid, draairichting, staat van het oppervlak en plaatsing van de lading hebben nog steeds invloed op de manier waarop een scooter zich gedraagt.
Een nuttige ontwerpbenadering is om de gehele achterstructuur in aanmerking te nemen in plaats van alleen het hulpwiel. Het frame, de hoofdwielen, de zitpositie en de achtersteun werken allemaal op elkaar in als de scooter bergop rijdt.
Wat gebeurt er als de scooter een oneffen terrein oversteekt?
Oneffen terrein kan korte veranderingen in het wielcontact veroorzaken die tijdens normaal rijden gemakkelijk over het hoofd worden gezien. Een ondiep gat kan ertoe leiden dat één wiel valt, terwijl een rand in de stoep een ander wiel kan optillen. Het scooterlichaam verandert vervolgens van positie als reactie op het oppervlak.
Normaal gesproken kunnen de hoofdwielen deze veranderingen aan, maar hun contact met de grond kan ongelijkmatig worden. Op dergelijke momenten kan een extra achterwiel een extra steunpunt bieden wanneer de lichaamshoek buiten het gebruikelijke bereik komt.
Het voordeel beperkt zich niet tot grote obstakels. Kleine oppervlakteovergangen kunnen ook de manier beïnvloeden waarop het frame beweegt. Herhaald contact met een oneffen ondergrond vestigt de aandacht op de montagestructuur, de wielrotatie en de speling rond de achterkant.
Een geschikte opstelling maakt het mogelijk dat het hulpwiel met de scooter meebeweegt in plaats van een obstakel te worden. Hij heeft voldoende ruimte nodig voor normaal reizen, maar moet toch dicht genoeg bij de grond blijven om ondersteuning te bieden wanneer het achterste gedeelte omhoog gaat.
Die balans leidt uiteraard tot een andere ontwerpvraag: waar het wiel geplaatst wordt, kan net zo belangrijk zijn als het wiel zelf.
Hoe beïnvloedt de wielpositie de stabiliteit?
De wielpositie verandert hoe een scooter reageert wanneer de grond of rijrichting verandert. De hoofdwielen, voorwielen en achterste steunwielen werken binnen hetzelfde frame, dus het verplaatsen van één onderdeel kan het gedrag van de andere onderdelen beïnvloeden.
Een achterhulpwiel dat verder achter de hoofdwielen is geplaatst, kan ondersteuning bieden wanneer de scooter achteruit rijdt. De positie ervan heeft echter ook invloed op hoe de scooter over oneffen terrein rijdt. Een montagepunt dat te ver naar achteren ligt, kan de ruimte rond obstakels verkleinen, terwijl een positie die te dicht bij de hoofdwielen ligt, minder nuttige ondersteuning kan bieden als het achterframe omhoog komt.
Ook de breedte tussen de steunwielen is van belang. Een bredere opstelling kan de manier veranderen waarop de scooter reageert tijdens bochten, terwijl een smallere opstelling anders kan reageren op oneffen oppervlakken. De plaatsing van de wielen moet daarom bij het algehele frame passen en niet afzonderlijk worden geselecteerd.
Zitpositie, acculocatie, aandrijfcomponenten en framevorm hebben ook invloed op de gewichtsverdeling. Wanneer deze onderdelen tijdens de productontwikkeling worden gewijzigd, moet mogelijk ook de achtersteuninrichting worden herzien.
Voor een Heavy Duty elektrische scootmobiel hangt stabiliteit dus samen met de relatie tussen verschillende structurele onderdelen. Een kleine verandering op één gebied kan de manier waarop de wielen de grond raken, veranderen.
Waarom is bodemvrijheid belangrijk voor anti-tipwielen?
De bodemvrijheid bepaalt wanneer een hulpwiel het oppervlak begint te raken. Tijdens gewone bewegingen heeft het wiel doorgaans voldoende ruimte nodig om vrij van de grond te blijven. Wanneer de achterkant van de scooter omhoog komt, wordt de opening kleiner totdat het wiel contact maakt.
Te veel ruimte kan dit contact vertragen. Te weinig speling kan ervoor zorgen dat het wiel elkaar raakt in situaties waarin extra ondersteuning niet nodig is.
De montagehoogte moet ook passen bij de verwachte beweging van het frame. Een scooter die over een kleine oppervlakteverandering rijdt, kan zich anders bewegen dan een scooter die een helling beklimt. Het hulpwiel moet onder deze omstandigheden bruikbaar blijven zonder onnodig contact te creëren.
Wieldiameter heeft een soortgelijk effect. Een groter wiel kan de manier veranderen waarop het achtersamenstel over oppervlakteovergangen gaat, terwijl een kleiner wiel anders kan reageren op randen en ondiepe verdiepingen. Geen van beide keuzes kan los worden gezien van de montagelocatie.
Ook na onderhoud moet de speling worden gecontroleerd. Een los montagepunt of een gewijzigd onderdeel kan de positie van het wiel veranderen. Zelfs als het wiel zelf er normaal uitziet, is de relatie met de grond mogelijk niet meer hetzelfde.
Wat moet worden gecontroleerd tijdens routineonderhoud?
Anti-tip-constructies zijn relatief eenvoudig, maar ondervinden nog steeds herhaalde bewegingen en contact. Regelmatige inspectie kan helpen bij het identificeren van veranderingen voordat deze de normale werking beïnvloeden.
Het wieloppervlak moet worden gecontroleerd op zichtbare slijtage of schade. De rotatie moet ook soepel blijven, zonder ongebruikelijke weerstand of geluid. Een wiel dat niet vrij beweegt, kan anders reageren als het contact met de grond moet maken.
Ook de montagestructuur verdient aandacht. Bouten, beugels, assen en verbindingspunten kunnen door herhaald gebruik losraken. Vervorming rond het montagegebied kan ook de wielpositie veranderen.
Een praktijkinspectie kan bestaan uit:
- controleren of het wiel normaal draait;
- zoeken naar scheuren of zichtbare schade;
- het bevestigingspunt controleren op losheid;
- bevestigen dat het wiel uitgelijnd blijft;
- controleren of de afstand tot de grond is veranderd;
- nabijgelegen frameonderdelen inspecteren op tekenen van contact.
Deze controles zijn nuttig omdat de anti-kantelondersteuning afhankelijk is van zowel het wiel als de verbinding ervan met het frame. Als u een versleten wiel vervangt zonder de montagestructuur te controleren, kan een ander probleem onopgemerkt blijven.
Onderhoud houdt ook verband met de rijomstandigheden. Scooters die op ruwe buitenoppervlakken worden gebruikt, kunnen andere vormen van contact ervaren dan scooters die voornamelijk op gladde vloeren worden gebruikt. Inspectie moet de omgeving weerspiegelen waarin de apparatuur functioneert.
Hoe worden anti-tipwielen in overweging genomen bij het ontwerpen van scooters?
Anti-tipondersteuning wordt meestal beschouwd als onderdeel van de volledige scooterindeling. Het frame moet een geschikte montagelocatie bieden, terwijl de wielopstelling moet samenwerken met het aandrijfsysteem, de zitpositie, de plaatsing van de accu en de algehele lichaamsvorm.
Ontwerpers moeten ook overwegen hoe de scooter beweegt als het achterste gedeelte omhoog gaat. Het steunwiel moet op het juiste punt van pas komen, zonder dat dit het gewone reizen beïnvloedt.
Er is ook een praktisch evenwicht tussen stabiliteit en beweging. Een steunwiel dat regelmatig in contact blijft met de grond kan de manier beïnvloeden waarop de scootmobiel over kleine veranderingen in het oppervlak rijdt. Een wiel met te veel speling kan beperkte ondersteuning bieden wanneer het achterframe omhoog beweegt.
De nauwkeurigheid van de montage is ook van belang. Zelfs als het basisontwerp geschikt is, kunnen verschillen in montagepositie de relatie tussen het wiel en de grond veranderen. Een consistente montage zorgt ervoor dat de beoogde wielpositie over de units heen behouden blijft.
Materiaalkeuze speelt ook een rol. De wiel-, as-, beugel- en frameverbinding moeten bestand zijn tegen herhaalde bewegingen zonder de achterconstructie onnodig ingewikkeld te maken.
Dit is de reden waarom anti-tipcomponenten beter gezien kunnen worden als onderdeel van het ondersteuningssysteem van de scooter, in plaats van als een geïsoleerde bevestiging.
Waar moeten Chinese scootmobielfabrikanten rekening mee houden?
Voor Chinese fabrikanten van scootmobielen Bij het ontwerpen van anti-kantelwielen gaat het om meer dan alleen het selecteren van een geschikt wiel. Verschillende scooterindelingen kunnen verschillende montageposities, wielmaten en verbindingsstructuren vereisen.
De beoogde rijomgeving is een belangrijke overweging. Een model dat is ontworpen voor binnenoppervlakken kan andere eisen stellen aan de ruimte aan de achterkant dan een model dat naar verwachting over paden, hellingen en oneffen bestrating buiten zal rijden.
Ook productie en montage hebben invloed op het eindresultaat. Het wiel moet na installatie in de beoogde positie blijven en de montagestructuur moet bij herhaald gebruik veilig blijven.
Tijdens de ontwikkeling en productie kan met verschillende gebieden rekening worden gehouden:
- de relatie tussen het achterwiel en de hoofdwielen;
- de positie van de steunbeugel;
- speling tussen het wiel en de grond;
- sterkte van het verbindingsgebied;
- gemak van inspectie en vervanging;
- compatibiliteit met de volledige framestructuur.
Testen onder verschillende oppervlakteomstandigheden kunnen ook problemen aan het licht brengen die moeilijk te identificeren zijn op basis van het frameontwerp alleen. Een wiel dat correct op een vlakke vloer lijkt te zijn gepositioneerd, kan zich anders gedragen als de scootmobiel een helling oprijdt of over een oneffen overgang.
Productiebeslissingen moeten daarom aansluiten bij reële bedrijfsomstandigheden. Het anti-kantelsysteem moet consistent blijven met de beoogde structuur en beweging van de voltooide scooter.
Hoe passen anti-tipwielen in de dagelijkse scooterveiligheid?
Anti-tipwielen zijn een onderdeel van een groter stabiliteitssysteem. Hun rol is om extra steun aan de achterkant te bieden wanneer de scooter een positie bereikt waar de hoofdwielen mogelijk niet voldoende contact bieden.
Ze nemen de invloed van snelheid, bochten, oppervlakteconditie of lastverdeling niet weg. Een scooter kan zich nog steeds anders gedragen bij het oversteken van een helling, het oversteken van een rand of het maken van een bocht op oneffen terrein.
De praktische waarde van de achtersteun komt voort uit de manier waarop deze samenwerkt met de rest van de constructie. Wielpositie, framegeometrie, bodemvrijheid en montagesterkte hebben allemaal invloed op het moment waarop het steunwiel actief wordt.
Voor a Zware elektrische scootmobiel , wordt deze relatie vooral relevant omdat de apparatuur te maken kan krijgen met een breder scala aan oppervlakken en bedrijfsomstandigheden. Een zorgvuldig overwogen achtersteuninrichting kan deel uitmaken van de algehele benadering van stabiliteit zonder als een onafhankelijke veiligheidsmaatregel te worden beschouwd.
Hetzelfde principe geldt tijdens onderhoud en productie. Een wiel kan zijn beoogde rol alleen vervullen als de montagepositie, de omringende structuur en de vrije ruimte geschikt blijven. Regelmatige controles en consistente montage helpen deze relatie te behouden terwijl de scooter wordt gebruikt.
